Cet article apporte une aide à la mise en place de la fixation au sol pour panneau solaire avec la structure GSE

Références des pièces

Voici les différents éléments qui composent le système de fixation au sol GSE :

  • Les caissons métalliques:
    • Profil de fond du caisson (1)
    • Profils de caisson avant (1) et arrière (1)
    • Profils de caisson latéraux droite (1) et gauche (1)
    • Cornières avant (2) et arrière (2)
    • Équerres frontales (2) et arrières (2) pour fixer les rails sur les caissons
    • Un kit visserie dédié au montage du caisson et des rails sur le caisson

  • Le kit de fixation des panneaux sur les rails:
    • Le rail de fixation vous permettra de positionner vos panneaux solaires.
    • Le coupleur de rails permet de connecter deux rails entre eux afin d’obtenir la longueur dont vous aurez besoin.
    • La bride de fixation « Terminale » permet de solidariser les panneaux solaires sur le rail (disponible en gris ou noir selon la couleur du cadre du panneau). Le modèle « Terminale » se fixe aux extrémités de votre champ de panneaux solaires.
    • La bride de fixation « Intermédiaire » a le même rôle que la bride de fixation « Terminale », à la différence que le modèle « Intermédiaire » se fixe entre deux panneaux.
    • Le bouchon de rail permet d'assurer une finition optimale et esthétique.


Étapes de montage

Nous proposons ici un résumé simplifié des étapes de montage, retrouvez en bas de page un tutoriel vidéo.

Delete

ATTENTION:

Pour l'équilibre d'une installation de 2 panneaux libres, 2 caissons sont nécessaires.

  • Monter les caissons un à un en assemblant les 5 profils (fond, latéral et avant/arrière).

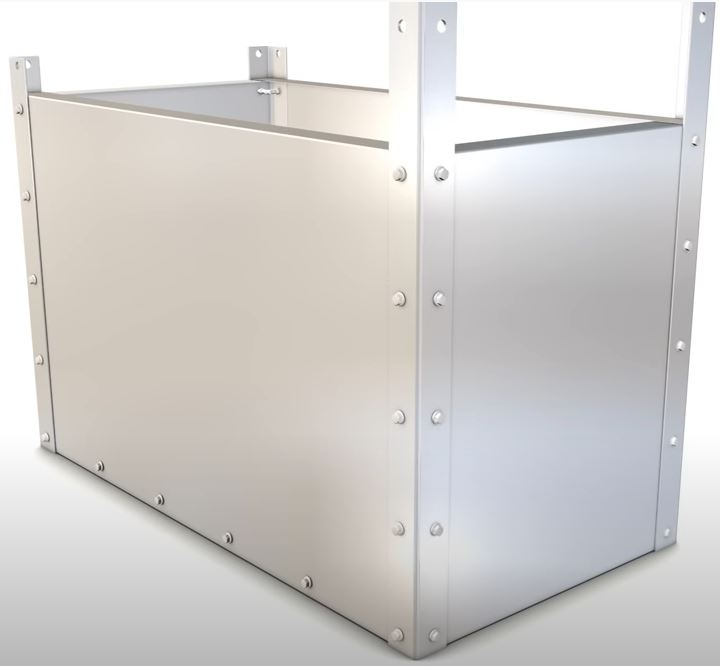

    (Assemblage des profils)

  • Fixer les cornières à vos caissons à l’aide de la visserie fournie. Veiller à bien relier la structure à la terre ! Voir ici pour la mise à la terre.



  • Ajuster la longueur des cornières arrière en fonction de l’angle que vous souhaitez donner aux panneaux.




    (Montage des cornières)

  • Fixer les équerres avant et arrière sur ces cornières à l’aide des vis fournies (attention à la position des vis et des équerres par rapport aux cornières).



  • Positionner les rails sur les équerres.



  • Dans le cas d’une structure à plusieurs caissons pouvant accueillir 2 panneaux chacun, il est bien sur possible de relier les rails entre eux à l’aide des connecteurs.



  • Une fois la structure de fixation positionnée, lester les caissons à hauteur de 200kg environ.



    Brochures techniques et manuels

    Les brochures techniques et les manuels sont disponibles sur la fiche produit.  Voir la fiche produit
    Le site internet du fabricant est accessible via ce lien:
    https://www.gseintegration.com/fr/solutions/gse-ground-system/

    Delete

    INFORMATION:

    On notera que le système de rail utilisé dans les kits GSE Ground System Oscaro-Power n'est pas celui de GSE INTEGRATION mais celui de K2SYSTEMS (plus ergonomique et qualitatif).
