Installer la passerelle Envoy d'Enphase

L'article ci-dessous propose une synthèse des fiches techniques d’installation de la passerelle Envoy d'Enphase

Retrouvez toute la documentation du produit: le Guide Rapide Envoy-S Metered et le manuel d'installation Envoy-S Metered complet, en vous rendant sur la page du produit sur notre site internet

Retrouvez toute la documentation technique de support pour le montage et la configuration sur le site de Enphase

1. Installation de la passerelle de supervision ENVOY

Pré-requis :
- Si c'est une passerelle de supervision Envoy-S Metered, il faut être à proximité de l'alimentation générale de la maison. La longueur des câbles des tores de mesures est de 3,8m.

- Disjoncteur d'une alimentation électrique pour la passerelle (disjoncteur 2A). Celle-ci est intégrée dans notre coffret de protection.

Étapes de montage :

  1. Installer la passerelle de supervision sur le mur
  2. Alimenter électriquement la passerelle de supervision (possible via notre disjoncteur sur le coffret de protection)
  3. Positionneur les tores de mesures


2. Positionnement des tores de meure


schéma de principe

A - Schéma de principe dans le Cas d'un Raccordement en Monophasé avec 1x seul Coffret AC avec son Q relay


B - Schéma de principe dans le Cas d'un Raccordement en Monophasé avec 2x Coffrets AC avec son Q relay : Le Tore de mesure de Production doit attraper les deux phases des deux Coffrets AC avec Q Relay


C - Schéma de principe dans le Cas d'un Raccordement en Triphasé avec 1x seul Coffret AC triphasé avec son Q relay : La Passerelle Envoy S-Metered Enphase est livrée par défaut pour un raccordement en Monophasé avec 2x Tores de Mesure mais elle est aussi faite pour le Triphasé, il suffit de penser à commander 4x Tores de Mesures supplémentaires


Vidéo explicative du positionnement des pinces de mesures :


3. Configuration et paramétrage de la passerelle


Pré-requis



  • Autorisez votre position géographique

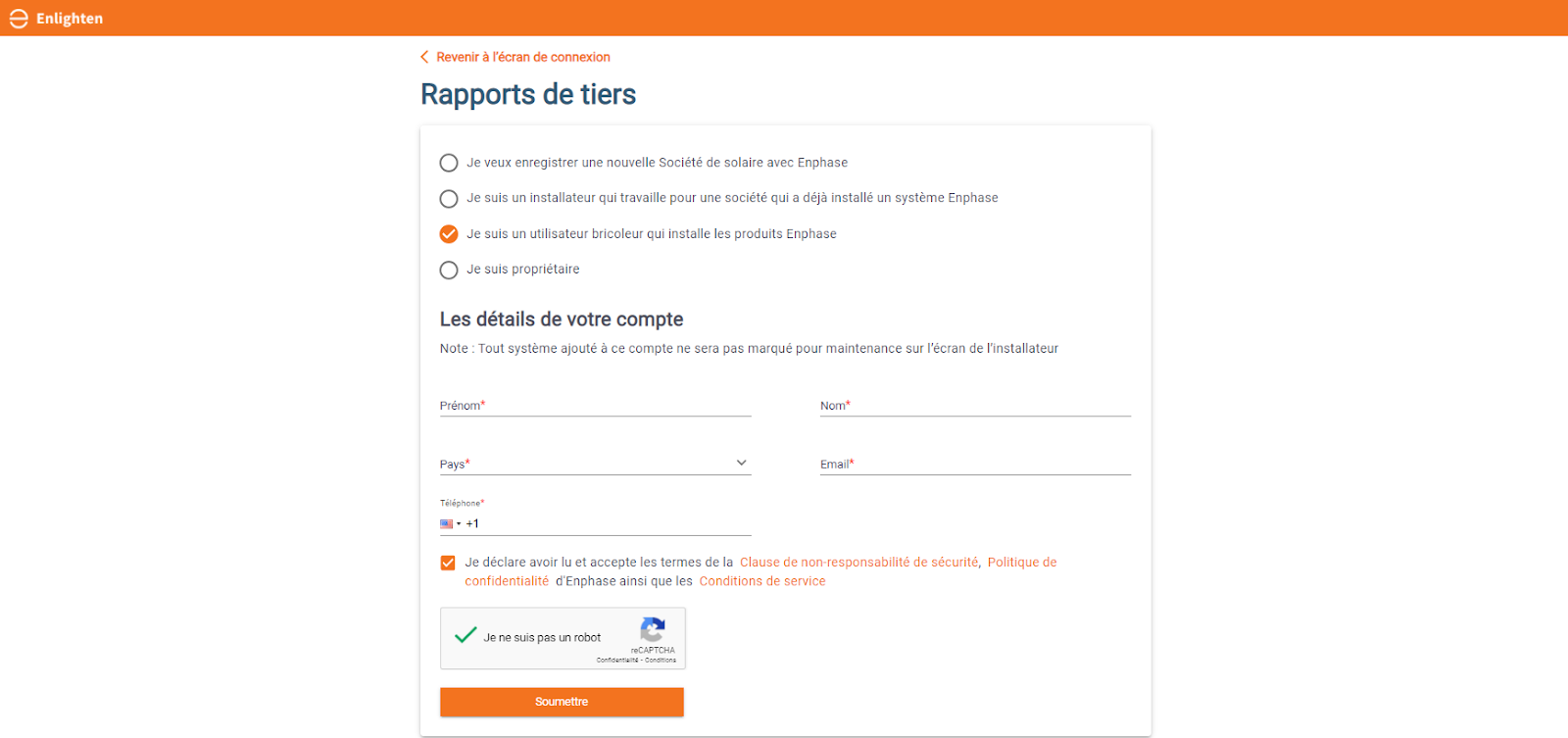

A. Configuration et paramétrage avec des IQ7 ou versions précédentes



B. Configuration et paramétrage avec des IQ8




C. Paramétrage du profil réseau


  1. Pour sélectionner un profil réseau avec Toolkit  allez sur “paramètres” puis "gérer les profils"
  2. Recherchez les profils réseau suivant :
  3. Allez sur les 3 points puis "Définir par Défaut
  • EN 50549-1:2019 VFR2019 France - 0.94PF pour un profil sans limite d'injection
  • EN 50549-1:2019 VFR2019 France - 0.94PF - PEL 6kW pour un profil avec injection totale limité à 6kW
  • EN 50549-1:2019 VFR2019 France - 0.94PF - Zero Export pour un profil sans injection


Pour bénéficier de la garantie Enphase, il faut que tous les produits aient leur logiciel à jour. Nous vous recommandons d'activer le téléchargement automatique des mises à jour.



Le changement du profil réseau devrait se faire automatiquement. Si ce n'est pas le cas, il est possible d'appliquer le changement manuellement :

  1. Allez dans "Systèmes" puis sélectionnez votre système
  2. Sélectionnez "Appareils & Calepinage" puis "IQ Gateway"
  3. Cliquez sur "Changer le profil réseau" puis sélectionnez le profil réseau voulu. Il faut environ 15 min avant de voir le profil réseau de définir à tous les appareils Enphase.



Delete

Exclusion de garantie

Le produit est exclut de garantie si le produit couvert n'est pas enregistré auprès d'Enphase et (lorsque le produit couvert est un micro onduleur) connecté à Internet via un Envoy (tel que décrit dans le Manuel d'installation et d'utilisation disponible sur www.enphase.com) dans les 45 jours consécutifs suivant la date de début de garantie et connectés en permanence à Internet par la suite.



4. Erreurs fréquentes


La principale erreur est un mauvais positionnement des pinces de mesures de courant sur le tableau électrique. En cas de doute, on vous conseille de regarder cette vidéo :
